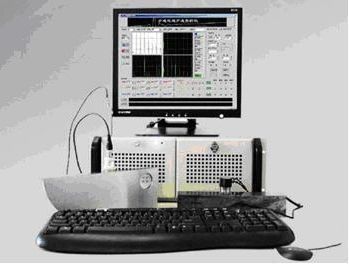

เครื่องตรวจจับข้อบกพร่องหลายช่องทางที่มีความเสถียรสูง HFD-1000 พร้อม 2 - 16 ช่อง

เครื่องตรวจจับข้อบกพร่องหลายช่องทางที่มีความเสถียรสูง HFD-1000 พร้อม 2 - 16 ช่อง

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิก HFD-1000 หลายช่องทางสำหรับโปรไฟล์โลหะที่ออกแบบมาสำหรับอุปกรณ์พิเศษการทดสอบอัตโนมัติหรือกึ่งอัตโนมัติสามารถให้ผู้ใช้ได้ 2-16 ช่อง มันมีประสิทธิภาพการทำงานที่มั่นคงของวงจรสัญญาณเตือนภัยการตรวจจับการรบกวนประตูและคลื่นความไวการตรวจจับสูงและความละเอียดสูงสามารถตอบสนองท่อบาร์และความหลากหลายของความต้องการการทดสอบวัสดุโลหะ เครื่องมือที่มีความน่าเชื่อถือสูงความไวสูงและความต้านทานต่อการรบกวนทางไฟฟ้าอัตราความล้มเหลวต่ำบำรุงรักษาง่ายตอบสนองความต้องการทางธุรกิจอย่างเต็มที่และเพิ่มการตรวจสอบคุณภาพของผลิตภัณฑ์ เครื่องมือโดยชุดควบคุมการซิงโครไนซ์จำนวนช่องสัญญาณการตรวจจับและหน่วยแสดงผลเป็นออสซิลโลสโคปแบบติดตามคู่ที่มีองค์ประกอบ 20MHZ ไม่เพียง แต่การแสดงรูปคลื่นสัญญาณคุณภาพสูงจะสามารถทำงานให้เสร็จสมบูรณ์ความต้องการของผู้ใช้และนิสัยตามความหลากหลายของการเลือกช่วงการแสดงผลและการแสดงผลและใช้งานง่ายสำหรับแอมพลิจูดสัญญาณเสียงก้องและการวัดเวลาที่แม่นยำ .

คุณสมบัติหลักของเครื่องมือ:

1. ใช้แบบเอกสารสำเร็จรูปของโครงสร้างเครื่องมือการทดสอบจำนวนช่องสัญญาณสามารถขยายได้โดยพลการ

2. ความมั่นคงสูงของวงจรประตูและสัญญาณเตือนการรับรู้สัญญาณเตือนของวงจรที่เกี่ยวข้อง

3. มีตัวเลือกอัตราการทำซ้ำที่หลากหลาย

4. สามารถวัด echo ได้อย่างถูกต้องและง่ายดายช่องทางต่าง ๆ ของการแสดงผลกราฟิก echo contrast

5. เครื่องมือที่มีทรัพยากรอินเตอร์เฟซที่อุดมไปด้วยการออกแบบความหลากหลายของวงจรอินเตอร์เฟซเอาท์พุทรวมถึงเสียงและการเตือนภัยแสง, เอาต์พุตรีเลย์ติดต่อ, เอาต์พุตแบบอะนาล็อกเช่น, สัญญาณก้อง gated echo สัญญาณจุดคลื่นสี่เหลี่ยมสูงสุด (ผู้ใช้สามารถเลือกได้เมื่อสั่งซื้อ)

6. การหน่วงเวลาสัญญาณเตือนเอาท์พุทสามารถหน่วงเวลาได้ตามระยะเวลาที่ต้องการในสถานที่

ข้อกำหนดทางเทคนิคหลัก

♦ความถี่: บรอดแบนด์, 5MHZ, 10MHz เกียร์สาม

♦ความถี่การทำซ้ำ: อัตราการทำซ้ำสูงสุด 10kHz

♦ความไวของระยะขอบ: โพรบ2.5Pφ20Zตรวจพบบล็อกทดสอบ DB-PZ20-2, φ2แบนกงหลิงหมิงการศึกษาระดับปริญญาขอบ≥ 46dB

♦ความละเอียด: ≥ 30dB

♦ข้อผิดพลาดเชิงเส้นแนวตั้ง: ≤ 8% (สัญญาณออก <4V)

♦ข้อผิดพลาดเชิงเส้นแนวนอน: ≤ 1%

♦ช่วงไดนามิก: ≥ 30 dB

♦จุดบอด: <10mm

ข้อผิดพลาดของ attenuator ♦: ข้อผิดพลาด 12dB ≤ 1dB

♦ช่วงการปรับความกว้างของประตูหน้าและประตูคลื่นคลื่น: 500us, จำนวนขั้นตอน 50ns

♦ Delay ช่วงการแสดงผล: 500us จำนวนขั้นตอน 50ns

♦แหล่งจ่ายไฟ: AC220V ± 10%, 50Hz

1. คำอธิบายของรายการ : 8 - เครื่องตรวจจับข้อบกพร่องช่องอัลตราโซนิก

2. ข้อกำหนดรายละเอียดและปริมาณ:

8 - ช่องระบบตรวจจับข้อบกพร่องล้ำเสียงตามข้อกำหนดดังต่อไปนี้

I. คุณสมบัติ Pulser

จำนวนช่อง: 8 ช่อง

พัลส์เอาต์พุตสูงสุด: 300 V (± 10%)

ความกว้างของพัลส์: 30 ns - 1,000 ns

เวลาฤดูใบไม้ร่วง: น้อยกว่า 10 ns

ความต้านทานขาออก: น้อยกว่า 10 Ω

รูปร่างของพัลส์: คลื่นสี่เหลี่ยมลบ

ครั้งที่สอง คุณสมบัติของผู้รับ

จำนวนเครื่องรับ: 8

ช่วงรับสัญญาณ: 0 - 100 dB เป็นขั้นตอน 0.1 dB

สัญญาณอินพุตสูงสุด: 20 Vp-p

ความไวสูงสุด: 200 μVp-p

เสียงอ้างอิงถึงอินพุต: 160 μVp-p (26 μ RMS)

อินพุตความต้านทาน: 50 Ω

ตัวกรองอินพุต

ย่านความถี่: 1,2,5,10,15 และ 20 MHz

Low-pass: 0.25 - 1 MHz

ความเร็วสูง: 12 - 35 MHz

บรอดแบนด์: 2–25 MHz

วงจรเรียงกระแส: บวก, ลบ, คลื่นเต็มและไม่ถูกแก้ไข

โหมด: PE (pulse-echo), PC (pitch-and-catch) และ TT (ผ่านการส่งข้อมูล)

ปรับให้เรียบ: ดิจิตอล

สาม. อินพุตและเอาต์พุต

จำนวนการเตือนภัย: 16 (ตั้งโปรแกรมได้)

เงื่อนไข: การรวมกันอย่างมีเหตุผลของประตู

สัญญาณ: ขนาดหรือเวลาของเที่ยวบิน (TOF) ของประตู A หรือ B

เอาต์พุตแบบอะนาล็อก: 16 (0 V ถึง 5 V) (ตั้งโปรแกรมได้สำหรับแต่ละประตู)

อินพุตดิจิตอล: DIN แบบตั้งโปรแกรมได้ 4 ตัว

IV เบ็ดเตล็ด

โหมดการสแกน: A-scan, B-scan, C-scan และ A-scan หลายรายการ

A - จอแสดงผลสแกน: สแกนได้สูงสุด 8 A พร้อมกันบนหน้าจอ

ความถี่การเกิดซ้ำของพัลส์: สูงสุด 12 kHz / จำนวนช่อง

อัตราการได้รับ A-scan: 6000 A-scan / s (3 MB / s อัตราการถ่ายโอน)

การจัดเก็บข้อมูล

หน่วยความจำภายใน: 8GB CompactFlash

ที่จัดเก็บข้อมูลภายนอก: จะต้องมีข้อกำหนดในการบันทึกข้อมูลลงในอุปกรณ์ USB หรือบนพีซีโดยตรงโดยใช้ลิงค์อีเธอร์เน็ต

ค่าเฉลี่ยเวลาจริง: 2, 4, 8 และ 16

อัตราการรีเฟรช: 60 Hz

อินพุตตัวเข้ารหัส: 2 Nos. (นาฬิกา / ทิศทางและ TTL)

การประสานข้อมูล

ตรงเวลา: 1 Hz - 12 kHz

บนตัวเข้ารหัส: ใน 1 หรือ 2 แกนหารด้วย 1 ถึง 65,536 ขั้นตอน

กำไรที่ได้รับการแก้ไขเวลา (TCG)

จำนวนจุด: 32 (ช่วงสูงสุด 40 เดซิเบล)

อัตราความชันสูงสุด: สูงสุด 20 dB / μs

เกตส์

ปริมาณ: 3 Nos.; ฉัน (ประสาน), A และ B (วัด)

การซิงโครไนซ์: I, A, B อ้างอิงถึง main bang, B อ้างอิงที่ gate I หรือ A

ตัวเชื่อมต่อ I / O: ตัวเชื่อมต่อ I / O ทั้งหมดจะต้องเป็น BNC

BNC สำหรับเอาท์พุท RF: จะต้องจัดให้มีการส่ง / รับสัญญาณ

แหล่งจ่ายไฟ: 230 VAC ± 5%, 50 Hz ± 5% พร้อมฟิวส์ความปลอดภัย

จอแสดงผล: 800 X 600, 10.4 นิ้วหน้าจอสีระบบสัมผัส LCD แสดงผลแบบ TFT

น้ำหนักของระบบ: น้อยกว่า 7 กิโลกรัม

ขนาด: น้อยกว่า 490 มม. × 230 มม. × 200 มม. (ติดตั้งบนชั้นวาง)

ซอฟต์แวร์จะต้องถูกติดตั้งในแล็ปท็อปอุตสาหกรรมระดับสูงซึ่งอนุญาตให้สร้างและเรียกใช้ซอฟต์แวร์ที่กำหนดเองบนพีซีภายนอกโดยใช้การเชื่อมต่ออีเธอร์เน็ต ตัวอย่างเช่นฟังก์ชันเริ่มหยุดและรีเซ็ตตัวเข้ารหัสและชื่อไฟล์ข้อมูลสามารถควบคุมได้โดยผู้ประกอบการโดยใช้แอปพลิเคชันภายนอก (เช่น LabVIEW, Visual C ++, Visual Basic)

แล็ปท็อปจะต้องมีคุณสมบัติดังต่อไปนี้:

หน่วยประมวลผล: Intel (R) Core i5 (รุ่นที่ 4), ความเร็วสัญญาณนาฬิกา 1.6 GHz

ด้วย Turbo Boost สูงสุด 2.6 GHz, แคช 3 MB หรือการกำหนดค่าที่ดีกว่า

ชิปเซ็ต: Intel Mobile HM86 Express หรือดีกว่า

หน่วยความจำหลัก: DDR3 4 GB, 1600 MHz ขยายได้สูงสุด 16 GB หรือดีกว่า

ฮาร์ดดิสก์: ฮาร์ดไดรฟ์ SATA 500 GB ขึ้นไป

จอภาพ: จอแสดงผล HD LED ขนาด 14 นิ้วความละเอียด 1366 x 768 พิกเซล

การ์ด Intel HD Graphics 4400 หรือดีกว่า

ระบบปฏิบัติการ: Windows 8.1 พร้อมกับข้อกำหนดการอัพเดท

อื่น ๆ : พอร์ต USB ขั้นต่ำ 3 พอร์ต, การเชื่อมต่อ Ethernet, ไร้สายและบลูทู ธ จะได้รับ
